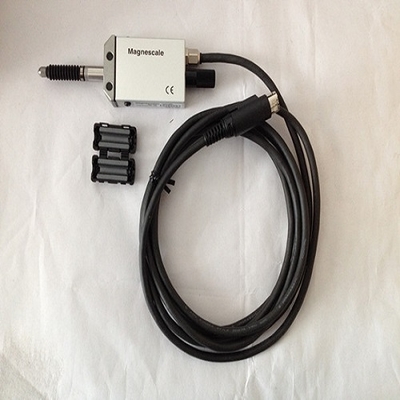

在工业自动化、精密制造与高端科研领域，位移测量的精确性、稳定性和可靠性至关重要。日本索尼公司旗下的Magnescale品牌，以其独特的磁栅技术闻名于世，而DT12P系列位移传感器正是其面向高精度、高可靠性应用场景的杰出代表之一。本文将深入解析索尼Magnescale DT12P位移传感器的技术特点、工作原理、应用优势及其典型应用场景。

一、 核心技术：索尼独有的磁栅（Magnescale）技术

与常见的光栅尺不同，DT12P传感器采用索尼自主研发的磁栅技术作为其测量基础。其核心原理是在一条高精度的磁性标尺（磁栅尺）上，以微米级精度记录下周期性的磁信号。传感器读数头内部集成了精密的磁阻元件或类似的磁感应元件，当读数头沿磁栅尺移动时，会检测到磁信号周期性的变化，通过内部电路处理，将这些变化转换为高分辨率的位移信号（如脉冲或模拟电压/电流）。这种技术使其天生具备抗污染、抗油污、抗震动等优异特性，对环境要求相对宽松，尤其适合工业现场较为恶劣的工况。

二、 索尼DT12P位移传感器的核心特点与优势

1. 高精度与高分辨率：DT12P系列能够提供微米乃至亚微米级别的高精度测量，分辨率可根据型号选择，满足从一般精密加工到超精密定位的各种需求。
2. 卓越的环境适应性：得益于磁栅原理，传感器对灰尘、油渍、冷却液等非铁磁性污染物具有极强的免疫力，无需像光栅尺那样保持镜面清洁，大幅降低了维护成本和故障风险。
3. 高可靠性与长寿命：磁栅尺本身无物理接触磨损，读数头与尺身之间也保持非接触测量，因此机械磨损极小，使用寿命极长，稳定性高。
4. 强大的抗干扰能力：内部信号处理电路设计精良，对电磁干扰（EMI）和射频干扰（RFI）有良好的抑制能力，确保在复杂的工业电气环境中信号输出稳定。
5. 安装简便，容差性好：磁栅尺通常具有较大的安装间隙容许度，对机械安装的对准精度要求相对较低，简化了安装调试流程。
6. 丰富的输出接口：DT12P系列通常提供多种输出选项，如模拟量（电压/电流）、增量式方波脉冲（A/B/Z相）以及绝对位置串行通信（如SSI、BISS等），方便与PLC、CNC系统、运动控制器和数据采集卡等各种设备集成。

三、 典型应用领域

索尼Magnescale DT12P位移传感器凭借其坚固耐用的特性，广泛应用于对可靠性和精度有双重要求的场合：

• 数控机床与加工中心：作为直线轴（X, Y, Z轴）的位置反馈元件，实现刀具或工作台的闭环控制，提升加工精度。
• 精密测量设备：用于三坐标测量机（CMM）、影像测量仪、激光测长机等，作为核心的位移基准。
• 半导体与电子制造设备：在光刻机、贴片机、引线键合机等超精密设备中，进行晶圆台、工作头的精确定位。
• 工业机器人：用于机器人关节的直线运动模块或作为外部绝对位置参考，提升重复定位精度。
• 特种机械与自动化产线：如印刷机械、轧钢设备、木材加工机械等环境复杂、存在油污和震动的场合。

四、 选型与使用注意事项

在选择DT12P传感器时，需重点关注以下几点：

• 测量长度与精度等级：根据行程和所需精度选择合适的磁栅尺长度和传感器型号。
• 输出信号类型：根据后端控制系统接口要求，选择匹配的模拟或数字输出型号。
• 安装空间与形式：考虑传感器的外形尺寸、安装方式（如内置式或外置式）以及所需的防护等级（IP等级）。
• 速度与响应频率：确保传感器的最大响应频率能满足设备的最大运动速度要求。
• 环境温度：注意传感器的工作温度范围，确保其在应用环境中能稳定运行。

###

索尼Magnescale DT12P位移传感器将磁栅技术的固有优势与索尼在电子、材料及信号处理方面的深厚积淀相结合，为工业界提供了一款兼顾超高精度和超强环境适应性的测量解决方案。它不仅是精密机械的“感官神经”，更是保障生产质量、提升设备可靠性与生产效率的关键部件。在迈向工业4.0与智能制造的进程中，此类高性能传感器将继续扮演不可或缺的角色。
